臭氧老化試驗(yàn)箱是以產(chǎn)生高濃度的臭氧為老化源，來(lái)對(duì)試驗(yàn)物品進(jìn)行老化試驗(yàn)。臭氧老化試驗(yàn)箱模擬的臭氧環(huán)境模擬了自然情況下的臭氧老化，以高濃度的臭氧來(lái)加速試驗(yàn)材料的老化反應(yīng)。其中橡膠類(lèi)制品是采用臭氧老化試驗(yàn)箱最多的產(chǎn)品，涉及到橡膠的臭氧老化試驗(yàn)，就需要配合使用到靜態(tài)拉伸和動(dòng)態(tài)拉伸的試驗(yàn)方式。

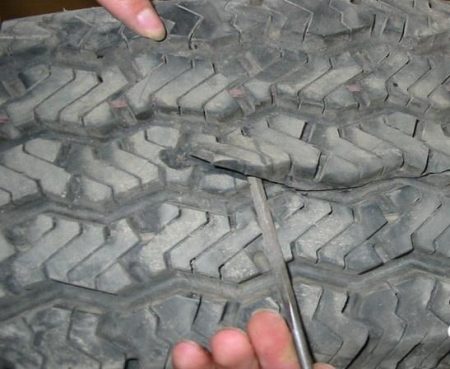

橡膠制品是對(duì)臭氧最敏感的材料，絕大多數(shù)橡膠制品的老化都與臭氧的作用有關(guān)。由于橡膠具有一定的彈性，其暴露在臭氧環(huán)境中時(shí)，由于收縮的原因，導(dǎo)致其表面積未能完全浸沒(méi)在臭氧中，所以根據(jù)橡膠的特性，臭氧老化試驗(yàn)箱在內(nèi)部都安裝了一套拉力試驗(yàn)裝置，來(lái)對(duì)橡膠進(jìn)行拉伸，以獲得更好的老化效果。

在進(jìn)行臭氧老化試驗(yàn)時(shí)，一般分為兩種方式進(jìn)行，一種是靜態(tài)拉伸試驗(yàn)，兩一種是動(dòng)態(tài)拉伸試驗(yàn)，在具體試驗(yàn)時(shí)，兩種試驗(yàn)方式根據(jù)實(shí)際的情況來(lái)相互交替使用。橡膠臭氧老化試驗(yàn)中使用的拉伸方式多采用動(dòng)態(tài)拉伸，靜態(tài)拉伸一般是在了解了材料的最大拉力以后才采用的拉伸方式。

靜態(tài)拉伸試驗(yàn)標(biāo)準(zhǔn)規(guī)定試樣兩頭夾在專(zhuān)用夾具上，選擇一種伸長(zhǎng)率拉伸，一般有下列幾種伸長(zhǎng)率（%）供選擇：

5±1，10±1，15±2，20±2，30±2，40±2，50±2，60±2。
一般選擇20%，夾具安裝在轉(zhuǎn)動(dòng)的樣品架上，樣品架轉(zhuǎn)速在(20—25)mm/S之間，在溫度為(40±2)℃，相對(duì)濕度不大于65%，規(guī)定的臭氧濃度下進(jìn)行試驗(yàn)，一般采用(50±5)×10-8pphm的臭氧濃度進(jìn)行試驗(yàn)。試驗(yàn)時(shí)，進(jìn)入老化試驗(yàn)箱中的含臭氧空氣的流速也有一些要求，流速最低不能小于8mm/s，最佳的流速在12~16mm/s之間，總之每分鐘箱內(nèi)含臭氧空氣的置換量占箱體體積的3/4為宜。

臭氧老化試驗(yàn)箱按照GB 2941-82《橡膠試樣停放和試驗(yàn)的標(biāo)準(zhǔn)溫度、濕度及時(shí)間》規(guī)定的時(shí)間進(jìn)行測(cè)試，測(cè)試完后，將樣品拉伸之后放置在無(wú)臭氧的暗室中溫度約23±2℃環(huán)境中靜置24~48小時(shí)，最后檢查試樣的龜裂情況。
